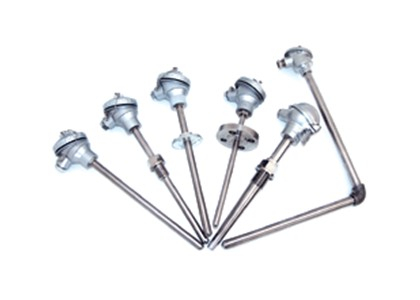

熱電偶

WR系列工業用熱電偶作為溫度測量傳感器 ,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統 ，用以直接測量或控制各種過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。各種熱電偶的外形常因需要而不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成。

◆特點
?裝配簡單，更換方便；
?壓簧式感溫元件，抗振性能好；
?測溫范圍大；
?機械強度高，耐壓性能好；
◆工作原理
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
◆主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
◆常溫絕緣電阻
熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m。

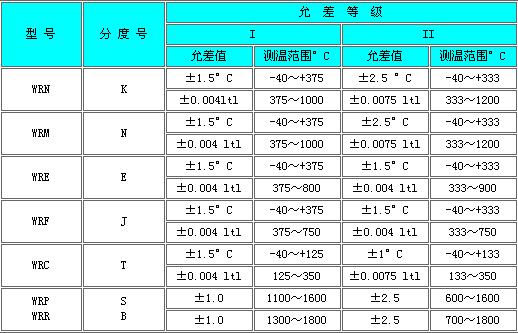

◆測量溫度及允差

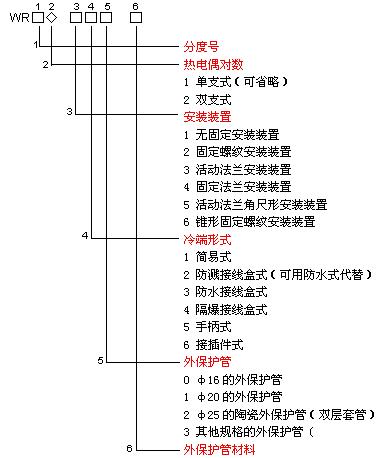

◆型號命名方式

1 321鋼管可不用標準
G 高溫合金不銹鋼管
F 耐腐不銹鋼管 316,316L
T1 高鋁質（氧化鋁）陶瓷外保護管
T2 剛玉陶瓷外保護管
