藍屏無紙記錄儀
一、概述
AK-500R輸入藍屏無紙記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。

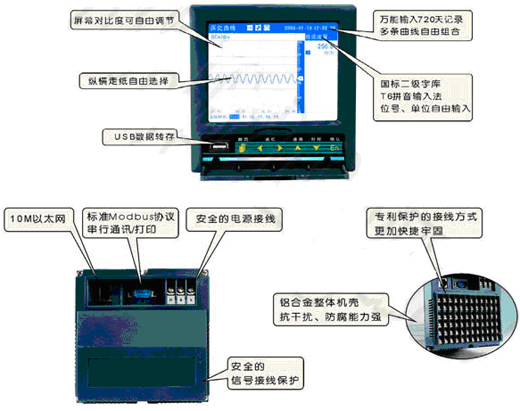

二、功能特點
◆ 5.4英寸160 ×128點陣式圖形液晶顯示器,LED背光.畫面清晰、寬視角。
◆屏幕對比度可以自由調節；
◆高速、高性能動32位ARM微處理器，畫面響應時間小于0.2秒,可同時實現12路信號的檢測、記錄、顯示和報警；
◆采用zui新大規模集成電路，國際名廠原器件精心設計；
◆16M大容量FLASH閃豐芯片存貯歷史數據，掉電永不丟失數據；
◆全隔離輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
◆工程量顯示數值范圍寬，可顯示5位數值；-9999～19999；
◆支持真空度科學計數法顯示；
◆中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
◆內置國標二級字庫（6500漢字）：全新T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等自由輸入，采用國際標準編碼，解決特殊單位及漢字位號的輸入問題。
◆漢字位號、單位自定義組合輸入；
◆報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄zui近的15條報警信息；
◆使用USB接口轉存和備份歷史記錄，支技128M、256M、512M優盤；支持FAT16/FAT32文件系統類型，Windows可識別歷史記錄文件。
◆標準串行通訊接口：RS-485和RS-232C；
◆10M Ethernet標準RJ45接口；
◆標準Modbus TRU通訊協議。標準ModBus TCP通訊協議，提供多種數據類型，如百分量、工程量、累積量等，除支持本公司的ScanX數據管理軟件外，還支持iFIX、組態王、MCGS等流行組態軟件，無需專用驅動。
◆可外接微型打印機，支持手動打印、定時自動打印，滿足用戶現場打印的需要；
◆集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
◆開關電源，85VAC～265VAC范圍內正常工作；
◆提供變送器+24VDC隔離配電。
◆全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作。

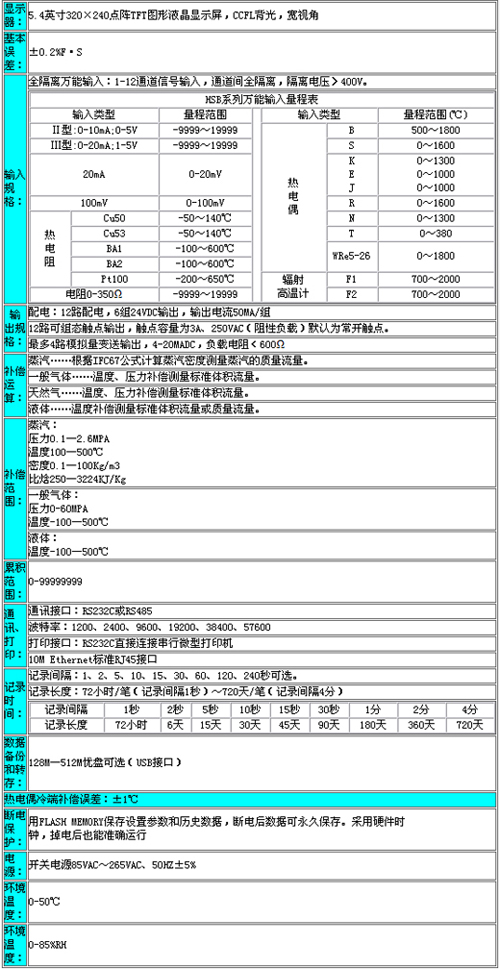

三、技術參數

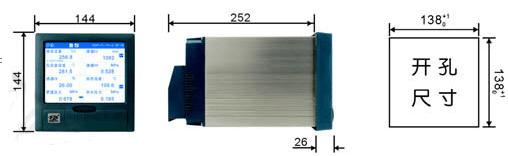

四、儀表外形尺寸，安裝方法及開孔尺寸

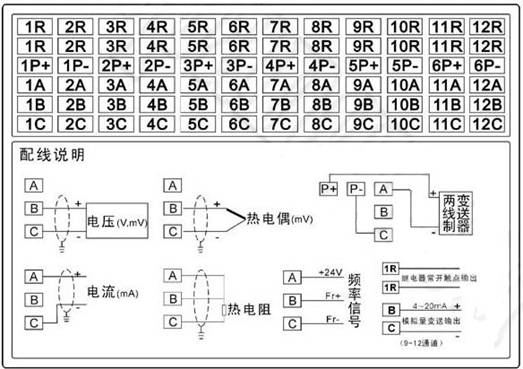

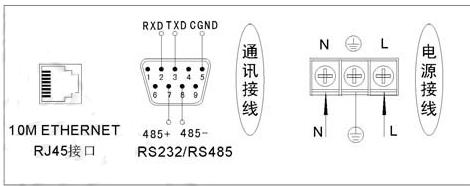

五、接線方法
六、選型表
| 型 譜 | 說 明 | |||||||||||
| AK-500R | 藍屏單色無紙記錄儀 | |||||||||||
| 模擬輸入通道數量 | 01 | 1通道模擬量輸入，信號類型可自由設定 | ||||||||||
| 02 | 2通道模擬量輸入，信號類型可自由設定 | |||||||||||
| … … | … … | |||||||||||
| 16 | 16通道模擬量輸入，信號類型可自由設定 | |||||||||||
| 模擬輸出通道數量 | 0 | 無模擬量輸出通道數 | ||||||||||
| 1 | 1路模擬量輸出，4～20mA | |||||||||||
| … … | … … | |||||||||||
| 8 | 8路模擬量輸出，4～20mA | |||||||||||
| 報警輸出數量 | 00 | 無繼電器輸出 | ||||||||||
| 01 | 1個繼電器輸出 | |||||||||||
| … … | … … | |||||||||||
| 12 | 12個繼電器輸出 | |||||||||||
| 存儲容量 | 064 | 64M存儲容量 | ||||||||||
| 128 | 128M存儲容量 | |||||||||||
| 248 | 248M存儲容量 | |||||||||||
| 調節功能 | 0 | 無PID調節功能 | ||||||||||
| 1 | 含PID調節功能(不含通道） | |||||||||||
| 流量補償、累積功能 | 0 | 無流量補償、累積功能 | ||||||||||
| 1 | 含多種流量補償、累積功能 | |||||||||||
| 通訊功能 | 0 | 無通訊接口 | ||||||||||
| 1 | RS-232C通訊接口 | |||||||||||
| 2 | RS-485通訊接口 | |||||||||||
| USB轉存功能 | 0 | 無USB接口 | ||||||||||
| 1 | USB接口+U盤 | |||||||||||
| 電源 | A | 220VAC供電 | ||||||||||
| D | 24VDC供電 | |||||||||||
| 附件 | 記錄儀上位管理軟件 | |||||||||||
| RS485/RS232轉換模塊 | ||||||||||||
| 注：輸入輸出通道數之和zui多為16，當輸入有脈沖量時需注明。 | ||||||||||||
