渦街作為蒸汽流量計現場測量時溫壓點重要說明

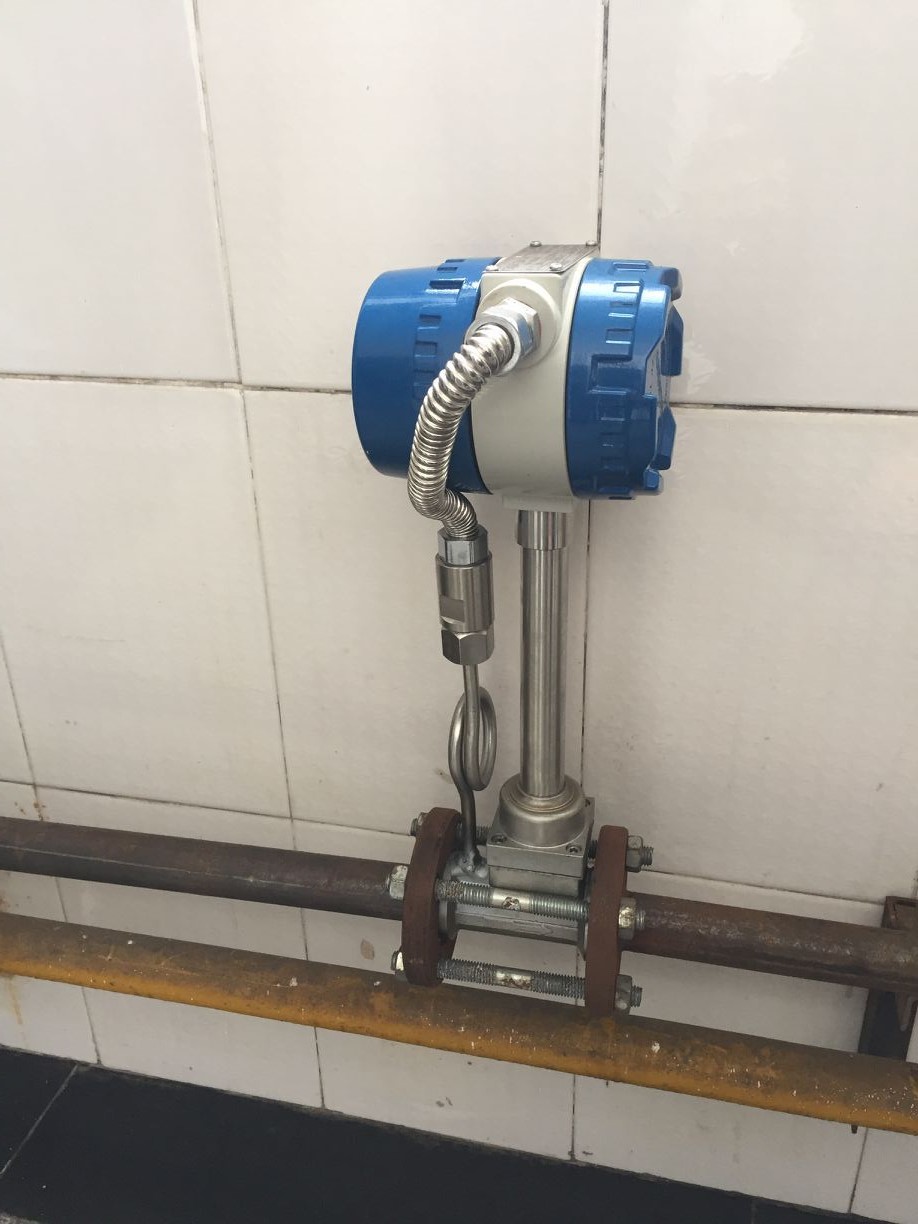

渦街蒸汽流量計安裝于管道上時，X軸是須與管道一致的，但是流量計的Y軸（連帶Z軸）是可以隨意繞X軸旋轉到任意方位的。明白了這一點，我們就有了第一個措施了：觀察或測定短道的主要振動方向，然后，旋轉流量計，直到Z軸與此主振反向重合，把儀表固定在該方位工作。是否適于采用渦街蒸汽流量計要視Re核算結果而定。一般說來，粘度高的介質，如果口徑大，小流量不太小，則采用渦街流量計的可行性就越高。
一、調整蒸汽流量計的安裝方位。
蒸汽流量計對不同方向的抗振動的抵抗能力是不同的。安裝在管道上的流量計方位可用X-Y-Z三維坐標表示，X是管道中心線方向，即流量計進口到出口的方向；Z是流量計柱體軸向；Y是與管道中心線垂直同時與流量計柱體軸向垂直的方向，也是渦街橫向力作用的方向。流量計Z方向的抗振動能力zui強而Y方向則zui差（請讀者思考一下：為什么？）。流量計安裝于管道上時，X軸是須與管道一致的，但是流量計的Y軸（連帶Z軸）是可以隨意繞X軸旋轉到任意方位的。明白了這一點，我們就有了第一個措施了：觀察或測定短道的主要振動方向，然后，旋轉流量計，直到Z軸與此主振反向重合，把儀表固定在該方位工作。
二、增設管道固定支架，限制管道振幅。
在蒸汽流量計下游，緊靠蒸汽流量計處加裝一個固定支架，可以減小管道振幅，某些情況下，還可以同時提高管系的諧振頻率（利于儀表電路發揮降噪功能），達到降低振動噪聲目的。
三、渦街蒸汽流量計測量氣體或蒸汽時，需要同時測量介質壓力和溫度。對壓力和溫度測點位置有什么要求？
壓力溫度測點，應按照渦街蒸汽流量計廠家在安裝使用說明書中指定的位置設置。溫度測點應設在流量計后3-5D，太靠近蒸汽流量計，溫度計套管會影響流量計的信號質量，溫度測點離流量計太遠，則測得溫度可能與流量計處溫度有差異。壓力測點則須按照廠家指定位置設置，否則，會產生附加的測量誤差。由于流量計前后有壓力差，因此，流量計前后壓力不同，介質密度也不同。
